Unter Spannung: Warum Erdung im Umspannwerk so entscheidend ist
Aktuell werden in unserem Netz gerade mehrere Umspannwerke neu errichtet, modernisiert oder ausgebaut. Haben Sie sich so eine Baustelle schon einmal genauer angeschaut und sich gefragt was dort eigentlich im Boden vergraben wird? Wir klären sie auf.
Erdungsanlagen zählen zu den wichtigsten Sicherheitseinrichtungen in Umspannwerken – auch wenn sie meist verborgen im Boden liegen. Sie sorgen dafür, dass unsere Anlagen zuverlässig funktionieren und Menschen jederzeit geschützt sind, sowohl im normalen Betrieb als auch im Fehlerfall.
Kommt es zum Beispiel zu einem Kurzschluss, können sehr hohe Ströme auftreten. Ohne geeignete Erdung könnten dabei gefährliche Spannungen im Boden oder an metallischen Bauteilen entstehen. Ziel der Erdungsanlage ist es daher, diese Ströme kontrolliert abzuleiten und Spannungen so weit zu reduzieren, dass keine Gefahr für Personen besteht. Dabei spielen insbesondere die sogenannte Berührungsspannung – also Spannungen zwischen gleichzeitig berührten Teilen – und die Schrittspannung, die beim Gehen im Boden auftreten kann, eine entscheidende Rolle.
Technisch besteht eine Erdungsanlage aus einem vernetzten System von Leitern im Erdreich, das alle wesentlichen Anlagenteile miteinander verbindet. Die Leiter werden in der Regel in etwa 80 Zentimetern Tiefe verlegt und bilden ein vermaschtes Netz. Dadurch wird der Strom im Fehlerfall auf mehrere Wege verteilt, was die Belastung einzelner Komponenten reduziert und die Sicherheit deutlich erhöht. Zusätzlich sorgt ein Potentialsteuerring rund um die Anlage dafür, dass auch außerhalb des Zauns keine gefährlichen Spannungsunterschiede entstehen.

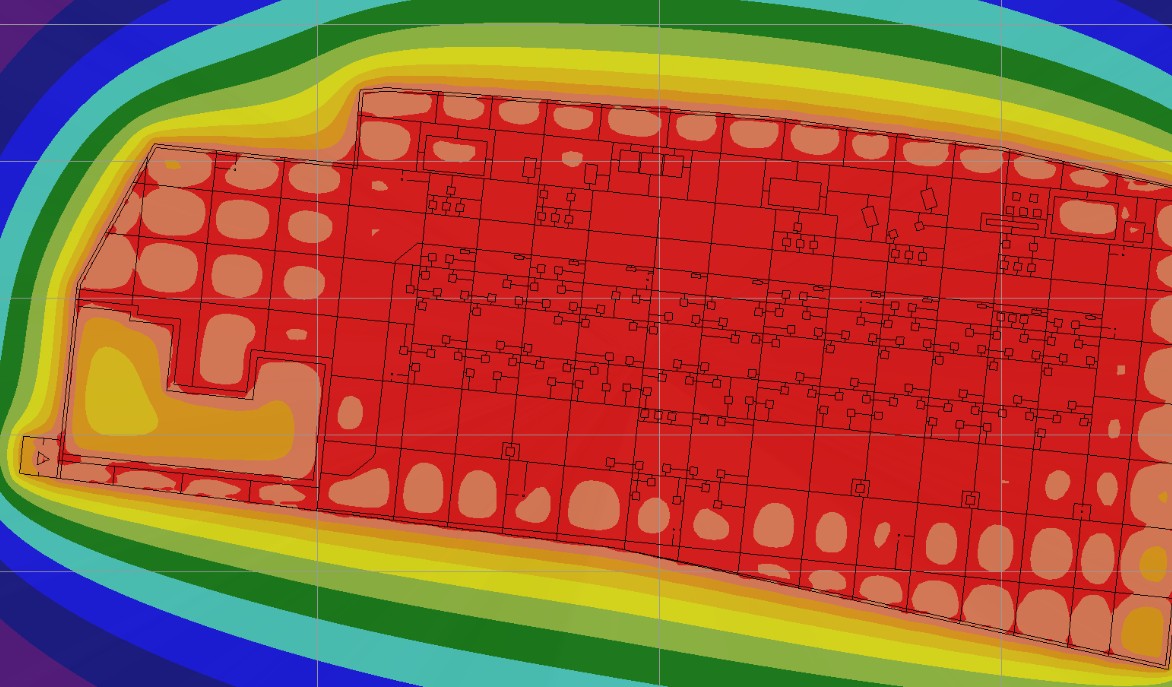

Die Planung solcher Anlagen erfolgt auf Basis detaillierter Messungen und Berechnungen. Dazu wird unter anderem der spezifische Widerstand des Bodens ermittelt und mithilfe von Simulationen untersucht, wie sich Ströme und Spannungen im Erdreich verhalten. Auf dieser Grundlage wird sichergestellt, dass alle zulässigen Grenzwerte eingehalten werden. Falls Berechnungen zeigen, dass diese überschritten werden könnten, wird die Erdungsanlage entsprechend angepasst – etwa durch eine größere Ausdehnung, eine geänderte Verlegetiefe oder zusätzliche Tiefenerder. Interessant dabei ist, dass vor allem die Größe der Erdungsfläche einen wesentlichen Einfluss auf die Spannungssituation hat, während andere Faktoren wie der Leiterquerschnitt meist eine untergeordnete Rolle spielen.
Auch wenn Erdungsanlagen auf den ersten Blick kaum sichtbar sind, bilden sie die Grundlage für einen sicheren Netzbetrieb. Sie schützen Menschen vor gefährlichen Spannungen, stabilisieren die Anlagen im Fehlerfall und tragen wesentlich dazu bei, dass unsere Stromversorgung zuverlässig funktioniert.
